Cách đo kiểm tra Transistor.

Cách đo kiểm tra Transistor.

Transistor khi hoạt động có thể hư hỏng do nhiều nguyên nhân, như hỏng do nhiệt độ, độ ẩm, do điện áp nguồn tăng cao hoặc do chất lượng của bản thân Transistor, để kiểm tra Transistor bạn hãy nhớ cấu tạo của chúng.

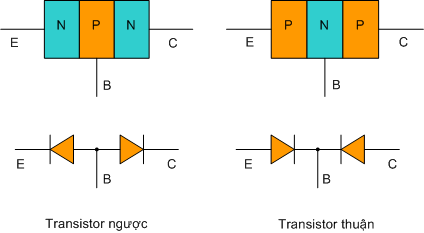

Dựa vào cấu tạo của Transistor ta có cách kiểm tra

Kiểm tra Transistor ngược NPN tương tự kiểm tra hai Diode đấu chung cực Anôt, điểm chung là cực B, nếu đo từ B sang C và B sang E (que đen vào B) thì tương đương như đo hai diode thuận chiều => kim lên, tất cả các trường hợp đo khác kim không lên.

Kiểm tra Transistor thuận PNP tương tự kiểm tra hai Diode đấu chung cực Katôt, điểm chung là cực B của Transistor, nếu đo từ B sang C và B sang E (que đỏ vào B) thì tương đương như đo hai diode thuận chiều => kim lên, tất cả các trường hợp đo khác kim không lên.

Trái với các điều trên là Transistor bị hỏng.

Transistor có thể bị hỏng ở các trường hợp.

* Đo thuận chiều từ B sang E hoặc từ B sang C => kim không lên là transistor đứt BE hoặc đứt BC
* Đo từ B sang E hoặc từ B sang C kim lên cả hai chiều là chập hay dò BE hoặc BC.
* Đo giữa C và E kim lên là bị chập CE.

* Các hình ảnh minh hoạ khi đo kiểm tra Transistor.

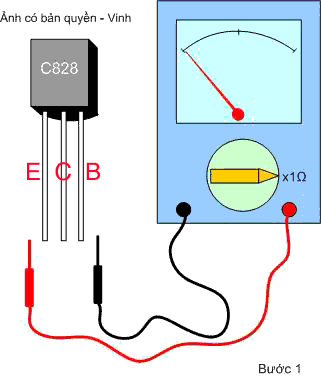

Bước 1: Chuẩn bị đo để đồng hồ ở thang x1Ω Bước 2 và bước 3: Đo thuận chiều BE và BC => kim lên. Bước 4 và bước 5: Đo ngược chiều BE và BC => kim không lên. Bước 6: Đo giữa C và E kim không lên => Bóng tốt.

Phép đo cho biết Transistor còn tốt.

Bước 1: Chuẩn bị. Bước 2: Đo thuận giữa B và E kim lên = 0 Ω Bước 3: Đo ngược giữa B và E kim lên = 0 Ω => Bóng chập BE

Phép đo cho biết Transistor bị chập BE

Bước 1: Chuẩn bị. Bước 2 và 3: Đo cả hai chiều giữa B và E kim không lên. => Bóng đứt BE

Phép đo cho biết bóng bị đứt BE

Bước 1: Chuẩn bị. Bước 2 và 4: Đo cả hai chiều giữa C và E kim lên = 0 Ω => Bóng chập CE Trường hợp đo giữa C và E kim lên một chút là bị dò CE.

Phép đo cho thấy bóng bị chập CE
